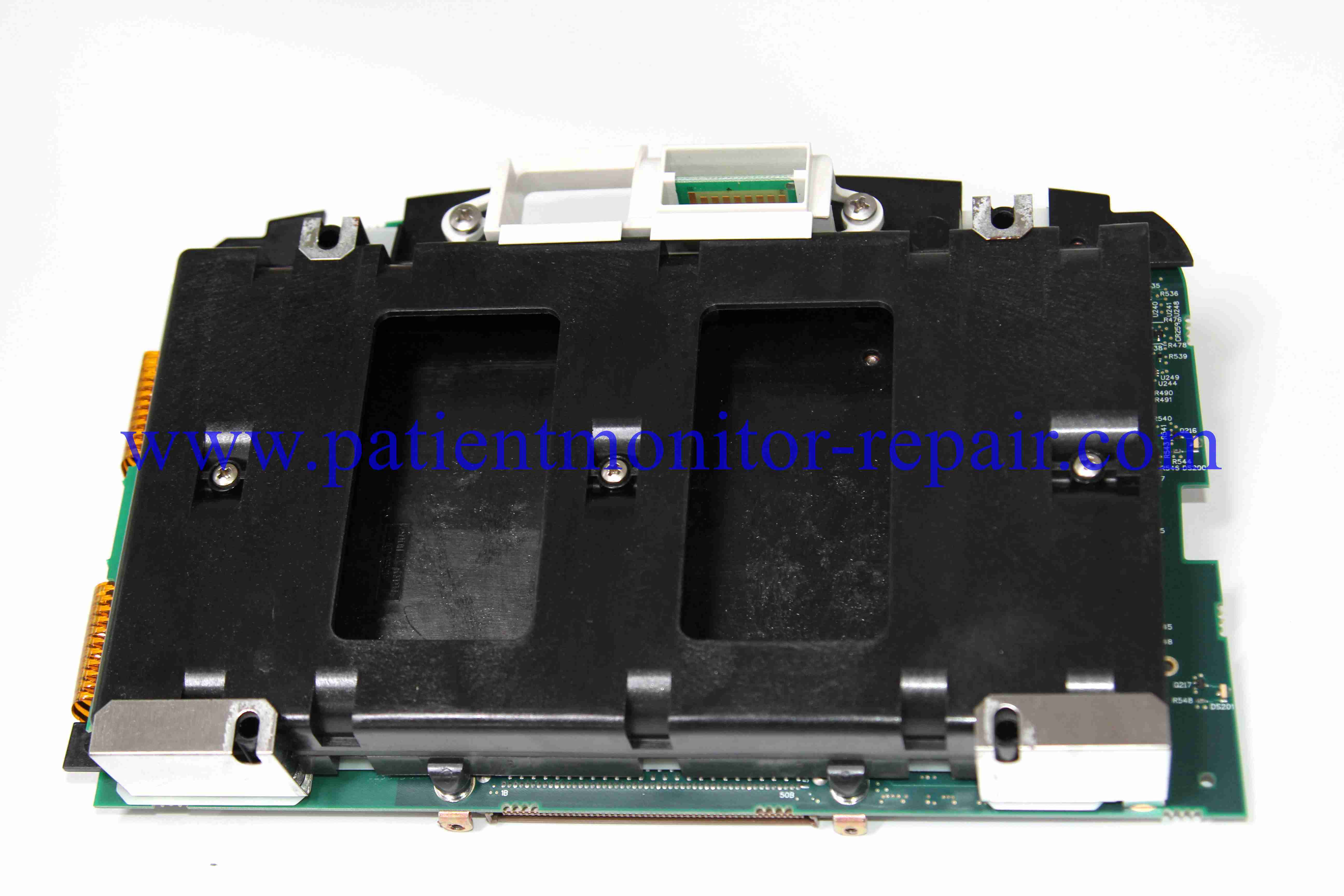

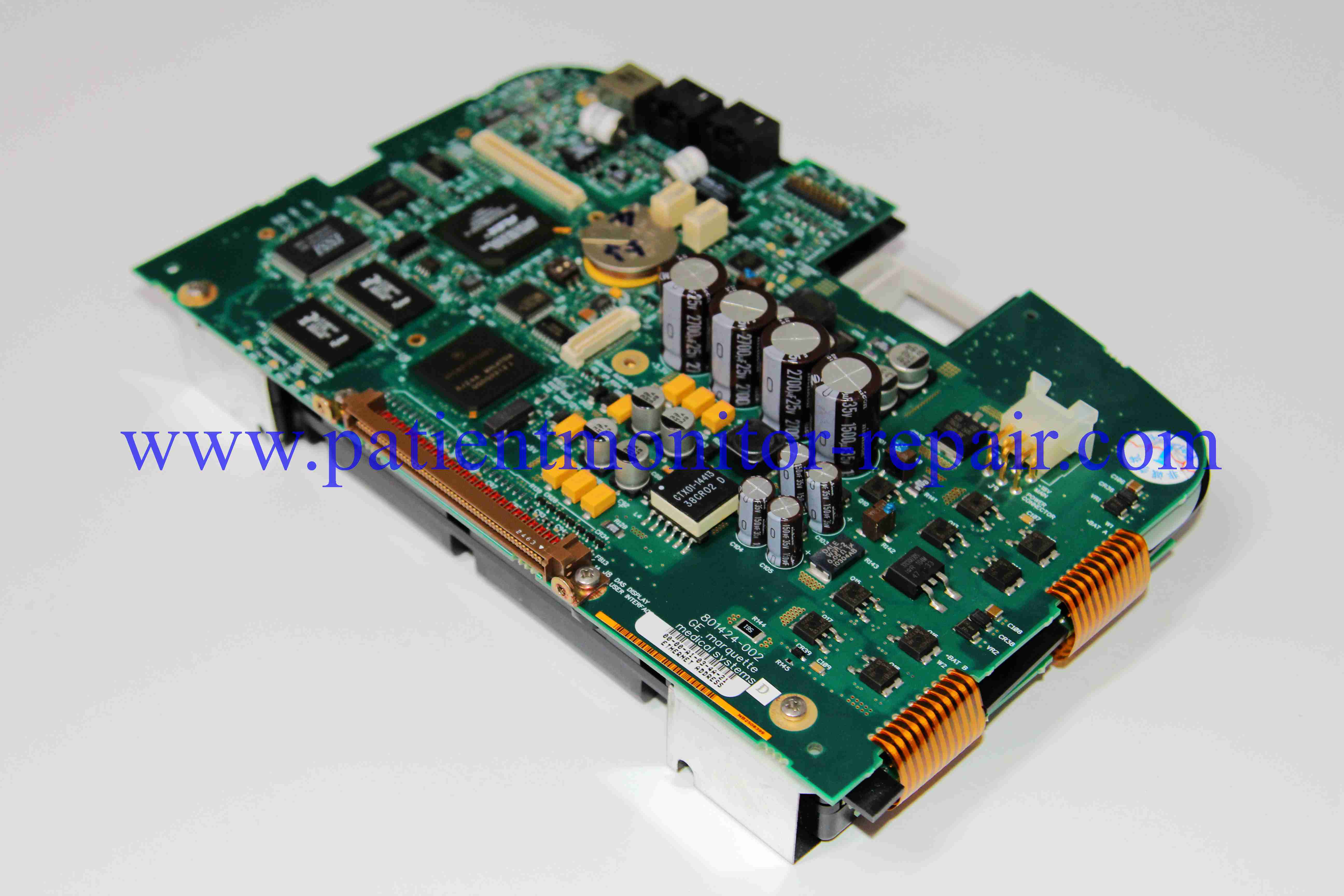

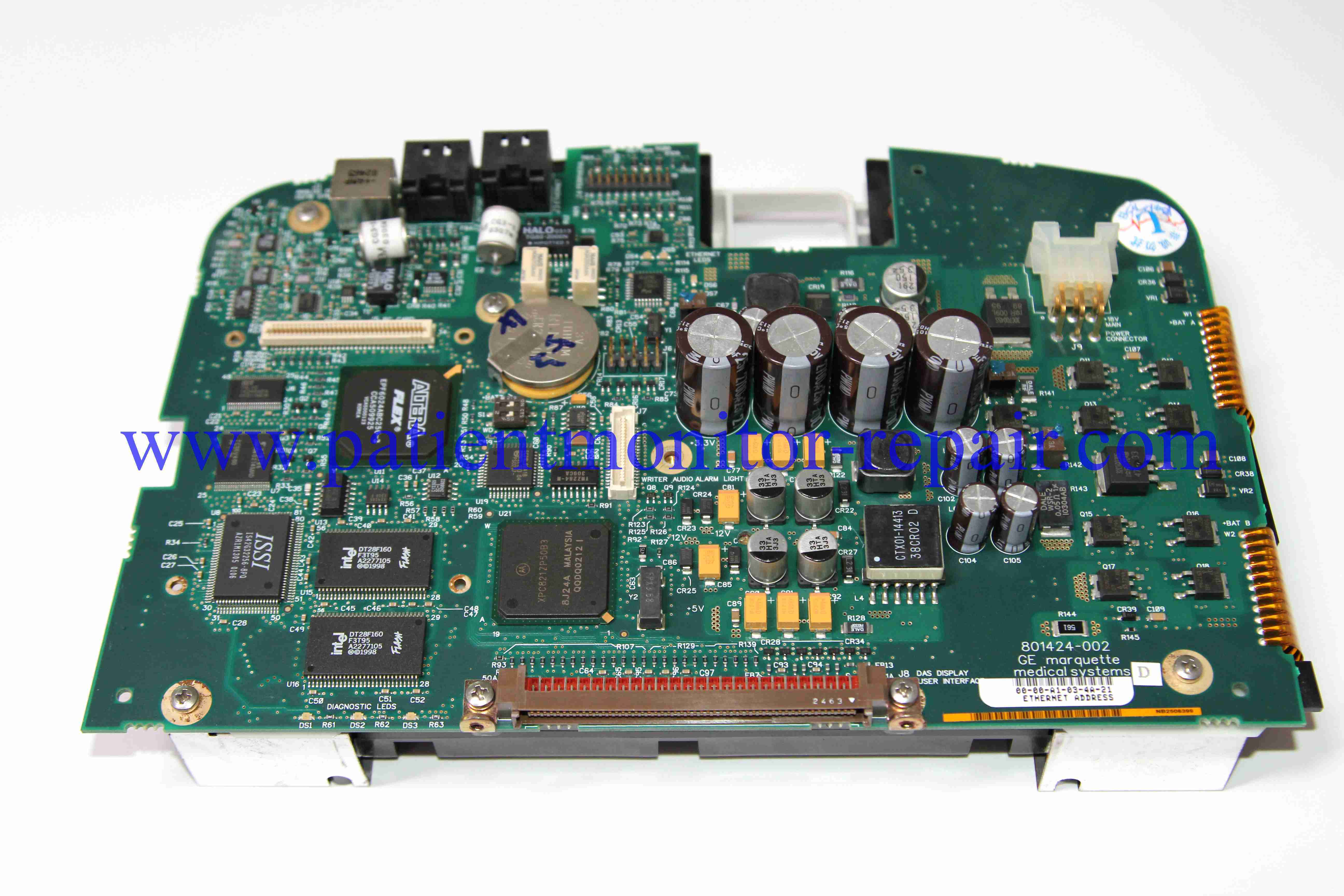

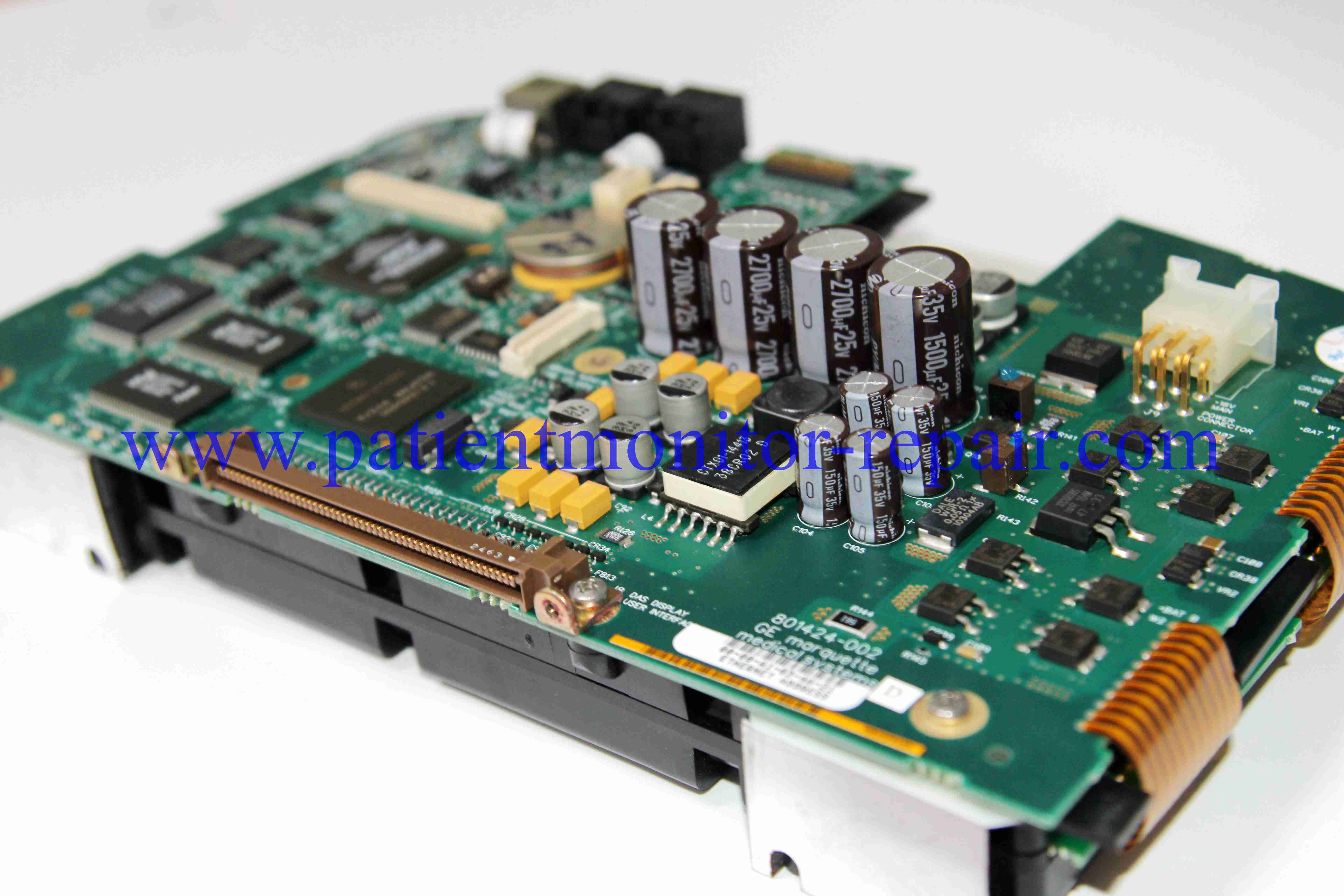

মেইনবোর্ড GE DASH3000 4000 5000 রোগী মনিটর মাদারবোর্ড

পণ্যের বর্ণনা

এখানে GE DASH 3000/4000/5000 পেশেন্ট মনিটর মাদারবোর্ড ব্যবহারের একটি বিস্তারিত গাইড দেওয়া হলো, যা তৈরি করা হয়েছে যোগ্য বায়োমেডিকেল সরঞ্জাম টেকনিশিয়ানদের (BMETs) জন্য।

গুরুত্বপূর্ণ ঘোষণা: মাদারবোর্ড হলো মূল অভ্যন্তরীণ উপাদান। এটি "ব্যবহার" করার অর্থ হলো প্রশিক্ষিত টেকনিশিয়ানদের দ্বারা এটি স্থাপন, পরীক্ষা এবং সমস্যা সমাধানের পদ্ধতি। এটি স্বাস্থ্যসেবা প্রদানকারীদের ব্যবহারের জন্য ক্লিনিক্যাল গাইড নয়।১. প্রি-ইনস্টলেশন এবং নিরাপত্তা সতর্কতামডেলের সামঞ্জস্যতা যাচাই করুন:

নিশ্চিত করুন যে প্রতিস্থাপন করা মাদারবোর্ডটি আপনার নির্দিষ্ট DASH মডেল (3000, 4000, বা 5000) এবং এর সঠিক হার্ডওয়্যার কনফিগারেশনের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ। DASH 5000 এর জন্য তৈরি একটি বোর্ড DASH 3000 এ কাজ নাও করতে পারে, আবার ভাইস ভার্সা।

• পাওয়ার বন্ধ করুন এবং সংযোগ বিচ্ছিন্ন করুন: পেশেন্ট মনিটরটি সম্পূর্ণরূপে বন্ধ করুন। এসি মেইন পাওয়ার থেকে সংযোগ বিচ্ছিন্ন করুন এবং ওয়াল মাউন্ট বা পোল থেকে মনিটরটি সরান। মেইন ব্যাটারি প্যাকটি খুলে ফেলুন।

• ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ESD) সুরক্ষা:বাধ্যতামূলক।

• সর্বদা একটি সঠিকভাবে গ্রাউন্ড করা অ্যান্টি-স্ট্যাটিক রিস্ট স্ট্র্যাপ পরুন এবং একটি ESD-নিরাপদ ম্যাটের উপর কাজ করুন। মাদারবোর্ডে অত্যন্ত সংবেদনশীল BGA চিপস এবং উপাদান রয়েছে যা স্ট্যাটিক বিদ্যুতের দ্বারা সহজে ক্ষতিগ্রস্ত হতে পারে।পরিবেশ প্রস্তুত করুন:

• বোর্ডটিতে দূষণ বা ভৌত ক্ষতি এড়াতে একটি পরিষ্কার, ভালোভাবে আলোকিত এবং স্ট্যাটিক-মুক্ত এলাকায় কাজ করুন।সরঞ্জাম এবং ডকুমেন্টেশন সংগ্রহ করুন:

• প্রয়োজনীয় সরঞ্জাম (যেমন, টর্‌ক্স স্ক্রু ড্রাইভার, স্পাডজার) এবং সবচেয়ে গুরুত্বপূর্ণভাবে, আপনার নির্দিষ্ট DASH মডেলের জন্য অফিসিয়াল GE সার্ভিস ম্যানুয়াল সাথে রাখুন। ডিসঅ্যাসেম্বলি প্রক্রিয়াটি জটিল এবং সুনির্দিষ্ট নির্দেশিকা প্রয়োজন।২. পুরাতন মাদারবোর্ড অপসারণ

মনিটরটি খুলে ফেলুন:

• অভ্যন্তরীণ উপাদানগুলিতে অ্যাক্সেস পাওয়ার জন্য বাইরের আবাসন, ফ্রন্ট বেজেল এবং ডিসপ্লে অ্যাসেম্বলি অপসারণ করতে সার্ভিস ম্যানুয়ালের সঠিক পদক্ষেপগুলি অনুসরণ করুন। এই প্রক্রিয়াটি জটিল এবং এতে একাধিক পদক্ষেপ এবং কেবল জড়িত।সংযোগগুলি নথিভুক্ত করুন:

• কিছু সংযোগ বিচ্ছিন্ন করার আগে, উচ্চ-রেজোলিউশনের ছবি তুলুন এবং বিদ্যমান মাদারবোর্ডের সাথে সংযুক্ত সমস্ত রিবন কেবল, তারের জোতা এবং সংযোগকারীর একটি ডায়াগ্রাম তৈরি করুন। সমস্ত রিবন কেবলের অভিমুখ (orientation)নোট করুন। এগুলি ভুলভাবে সংযুক্ত করা ব্যর্থতার প্রধান কারণ।কেবলগুলি বিচ্ছিন্ন করুন:

• পুরাতন মাদারবোর্ড থেকে সাবধানে সমস্ত কেবলগুলি বিচ্ছিন্ন করুন। অনেক সংযোগকারীর ZIF (Zero Insertion Force) লক বা ল্যাচ থাকে যা কেবলটি সরানোর আগে সাবধানে উল্টাতে হয়।স্ক্রু খুলে ফেলুন এবং সরান:

• মাউন্টিং স্ট্যান্ডঅফ থেকে মাদারবোর্ডটি খুলে ফেলুন। অন্য কোনো উপাদানের সাথে যোগাযোগ এড়িয়ে বোর্ডটি সরাসরি উপরের দিকে তুলে চেসিস থেকে বের করুন।৩. নতুন মাদারবোর্ড স্থাপন

নতুন বোর্ডটি পরীক্ষা করুন:

• শিপিংয়ের সময় কোনো ভৌত ক্ষতি, বাঁকানো পিন বা ক্ষতিগ্রস্ত সংযোগকারী আছে কিনা তা নতুন মাদারবোর্ডটি ভালোভাবে দেখে নিন।অবস্থান এবং সুরক্ষিত করুন:

• নতুন মাদারবোর্ডটিকে মাউন্টিং হোলগুলির সাথে সঠিকভাবে সারিবদ্ধ করুন। সাবধানে এটিকে জায়গায় নামিয়ে দিন এবং সঠিক স্ক্রু দিয়ে সুরক্ষিত করুন। বোর্ডের কোনো বাঁকানো এড়িয়ে চলুন।কেবলগুলি পুনরায় সংযুক্ত করুন:

• আপনার পূর্ব-নথিভুক্তকরণ (ছবি/ডায়াগ্রাম) ব্যবহার করে, সমস্ত কেবল এবং তারের জোতাগুলিকে নতুন মাদারবোর্ডের সঠিক স্থানে পদ্ধতিগতভাবে পুনরায় সংযুক্ত করুন।নিশ্চিত করুন যে প্রতিটি সংযোগকারী দৃঢ়ভাবে এবং সম্পূর্ণরূপে স্থাপন করা হয়েছে।

  • গুরুত্বপূর্ণভাবে, সন্নিবেশের পরে রিবন কেবল সংযোগকারীগুলিতে ZIF লকগুলি পুনরায় যুক্ত করতে ভুলবেন না। একটি আলগা রিবন কেবল ডিসপ্লে বা টাচস্ক্রিন ত্রুটির কারণ হবে।

  • মনিটর পুনরায় একত্রিত করুন: মনিটরটিকে পুনরায় একত্রিত করতে ডিসঅ্যাসেম্বলি প্রক্রিয়াটি সাবধানে উল্টে দিন। নিশ্চিত করুন যে সমস্ত উপাদান সঠিকভাবে সারিবদ্ধ করা হয়েছে এবং সমস্ত স্ক্রু নির্দিষ্ট টর্ক-এ শক্ত করা হয়েছে।

• ৪. পোস্ট-ইনস্টলেশন পরীক্ষা, ক্রমাঙ্কন এবং কনফিগারেশনপ্রাথমিক পাওয়ার চালু:

ব্যাটারি পুনরায় প্রবেশ করান এবং মনিটরটিকে এসি পাওয়ারের সাথে সংযুক্ত করুন। ইউনিটটি চালু করুন।

• স্টার্ট-আপ পর্যবেক্ষণ করুন: ডিভাইসটি একটি বর্ধিত স্ব-পরীক্ষা চালাবে। কোনো ত্রুটি কোড (যেমন, FPGA, DSP, বা মেমরি ত্রুটি) আছে কিনা তা লক্ষ্য করুন যা ভুল স্থাপন বা ত্রুটিপূর্ণ বোর্ড নির্দেশ করে।

• সার্ভিস মোডে প্রবেশ করুন: ইনস্টলেশন সম্পন্ন করতে আপনাকে লুকানো

• সার্ভিস মোড অ্যাক্সেস করতে হবে। এটি সাধারণত স্টার্টআপের সময় একটি নির্দিষ্ট কী সিকোয়েন্স জড়িত (সার্ভিস ম্যানুয়ালে বিস্তারিত)।টাচস্ক্রিন ক্রমাঙ্কন করুন: একটি গুরুত্বপূর্ণ পদক্ষেপ। টাচস্ক্রিনটি সঠিকভাবে ক্রমাঙ্কন করতে সার্ভিস মোডের মধ্যে ক্রমাঙ্কন ইউটিলিটি ব্যবহার করুন। একটি অ-ক্রমাঙ্কিত টাচস্ক্রিন ব্যবহার করা যাবে না।

• হার্ডওয়্যার কনফিগারেশন যাচাই করুন: মনিটরের নির্দিষ্ট হার্ডওয়্যার বিকল্পগুলির সাথে (যেমন, ইনস্টল করা প্যারামিটার মডিউল) মিল রাখার জন্য সার্ভিস মোডে মাদারবোর্ডটি কনফিগার করতে হতে পারে।

• ব্যাপক কার্যকরী পরীক্ষা চালান: প্রতিটি প্যারামিটার এবং ফাংশন পরীক্ষা করুন:

• ডিসপ্লে ও টাচ: স্বচ্ছতা এবং ক্রমাঙ্কন যাচাই করুন।

  • ইসিজি, SpO₂, NIBP: ওয়েভফর্মের গুণমান এবং সংখ্যাসূচক নির্ভুলতা যাচাই করতে একটি পেশেন্ট সিমুলেটর ব্যবহার করুন।

  • এলার্ম: সমস্ত এলার্ম কার্যকারিতা পরীক্ষা করুন।

  • নেটওয়ার্ক ও ইন্টারফেস: প্রযোজ্য ক্ষেত্রে ইথারনেট এবং সিরিয়াল পোর্ট কার্যকারিতা যাচাই করুন।

  • ত্রুটি লগগুলি সাফ করুন: পূর্ববর্তী মাদারবোর্ড থেকে কোনো ঐতিহাসিক ত্রুটি লগ সাফ করতে সার্ভিস মোড ব্যবহার করুন।

• ৫. ডকুমেন্টেশন এবং সম্মতিপরিষেবা রেকর্ড করুন:

ডিভাইসের পরিষেবা ইতিহাসের লগে সম্পূর্ণ পদ্ধতিটি পুঙ্খানুপুঙ্খভাবে নথিভুক্ত করুন। প্রতিস্থাপনের তারিখ, কারণ, পুরাতন এবং নতুন মাদারবোর্ডের অংশ নম্বর এবং সমস্ত পরীক্ষা ও ক্রমাঙ্কনের ফলাফল অন্তর্ভুক্ত করুন।

• नियामक সম্মতি: ক্লিনিক্যাল ব্যবহারের জন্য ডিভাইসের সম্মতি এবং নিরাপত্তা বজায় রাখতে এই মেরামত GE-এর স্পেসিফিকেশন এবং প্রাসঙ্গিক চিকিৎসা ডিভাইস বিধিবিধান (যেমন, FDA, CFDA) অনুসারে করতে হবে।

• চূড়ান্ত সতর্কতা: এটি শুধুমাত্র অত্যন্ত যোগ্য কর্মীদের জন্য একটি জটিল প্রক্রিয়া। DASH মনিটরগুলির একটি ঘনিষ্ঠভাবে সমন্বিত ডিজাইন রয়েছে। ভুল স্থাপন নতুন মাদারবোর্ড বা অন্যান্য উপাদানগুলির স্থায়ী ক্ষতি করতে পারে, যার ফলে ব্যয়বহুল মেরামত হতে পারে এবং জীবন-সহায়ক ডিভাইসটিকে রোগীর ব্যবহারের জন্য অনিরাপদ করে তোলে।
