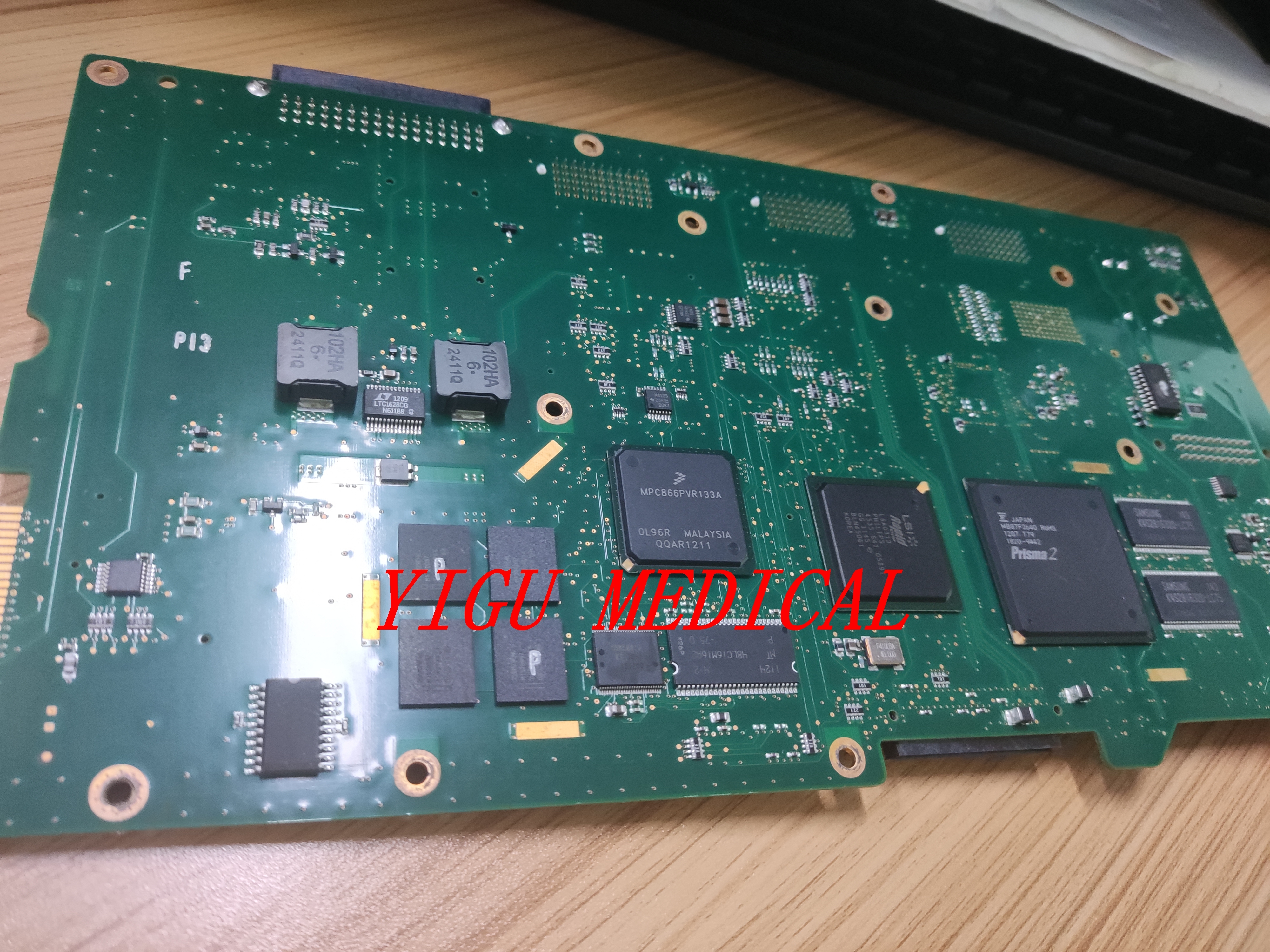

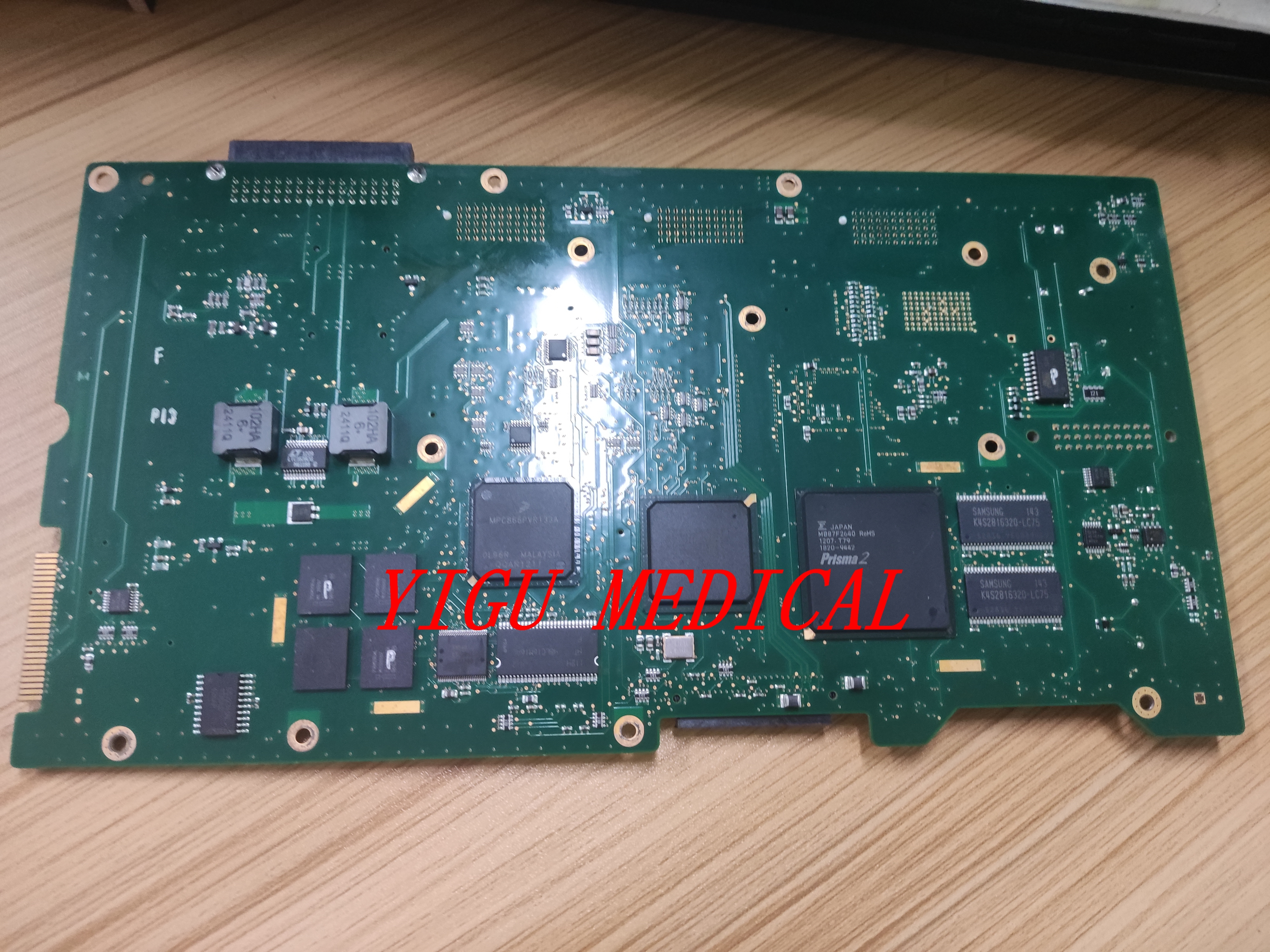

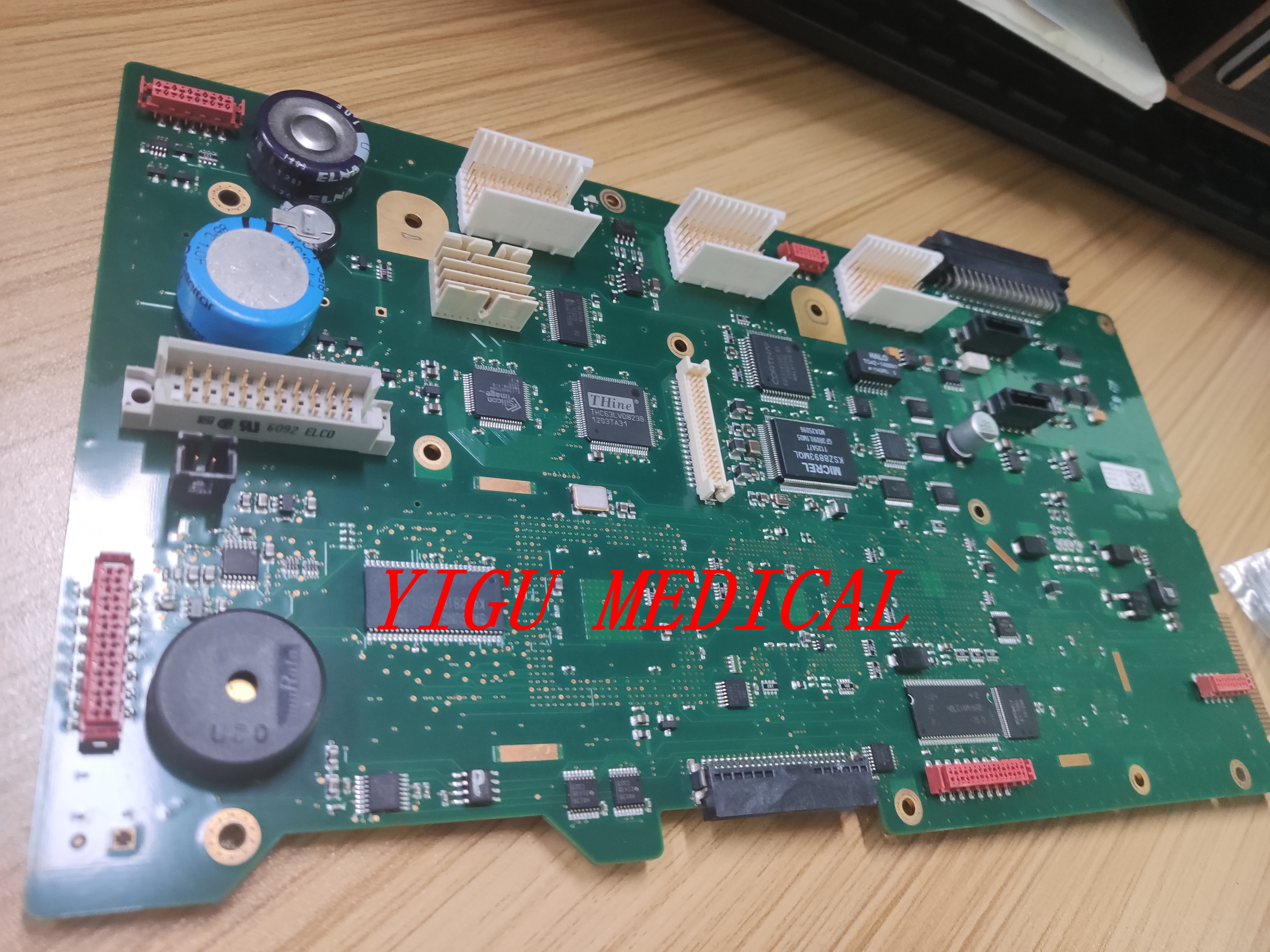

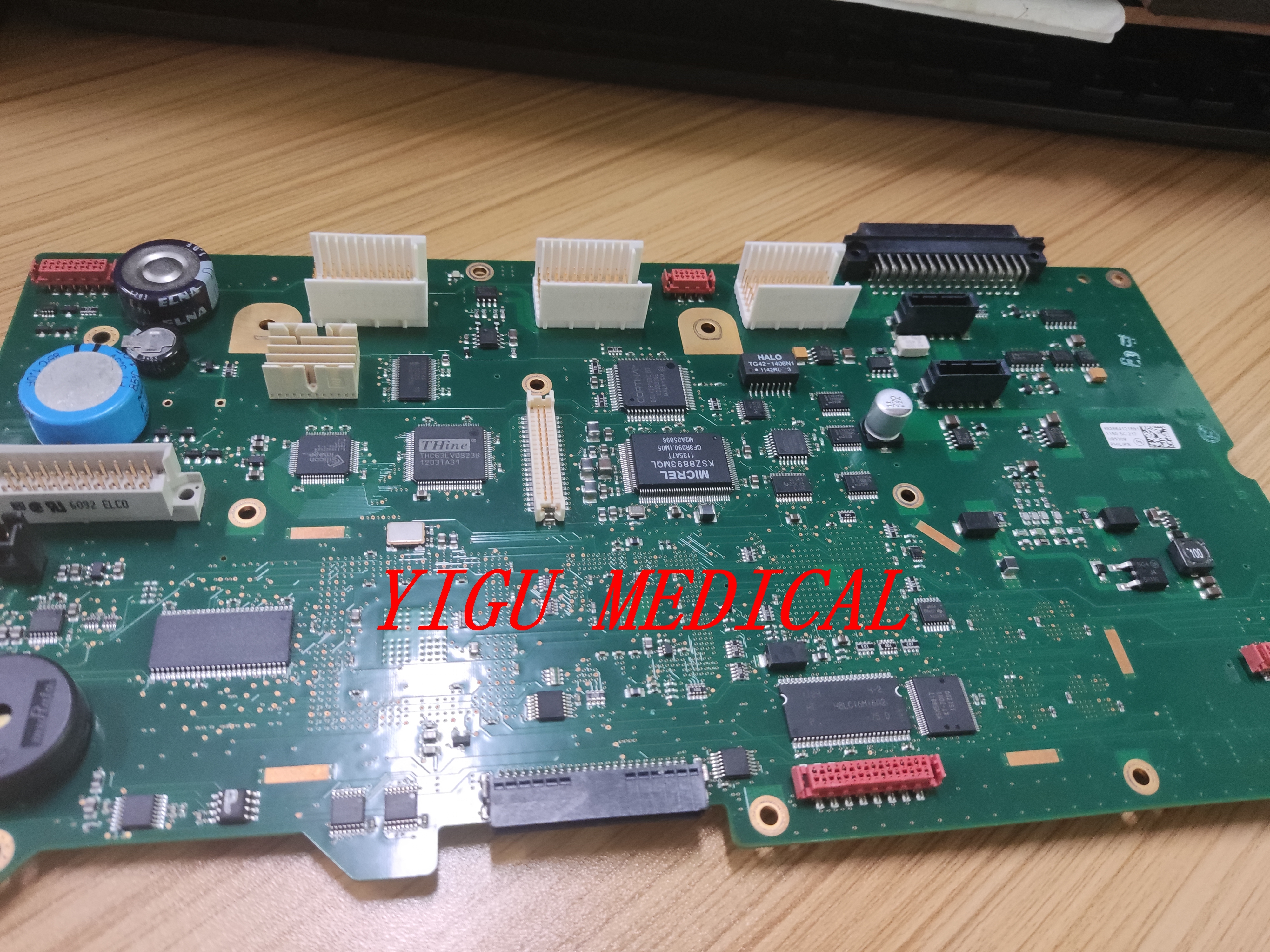

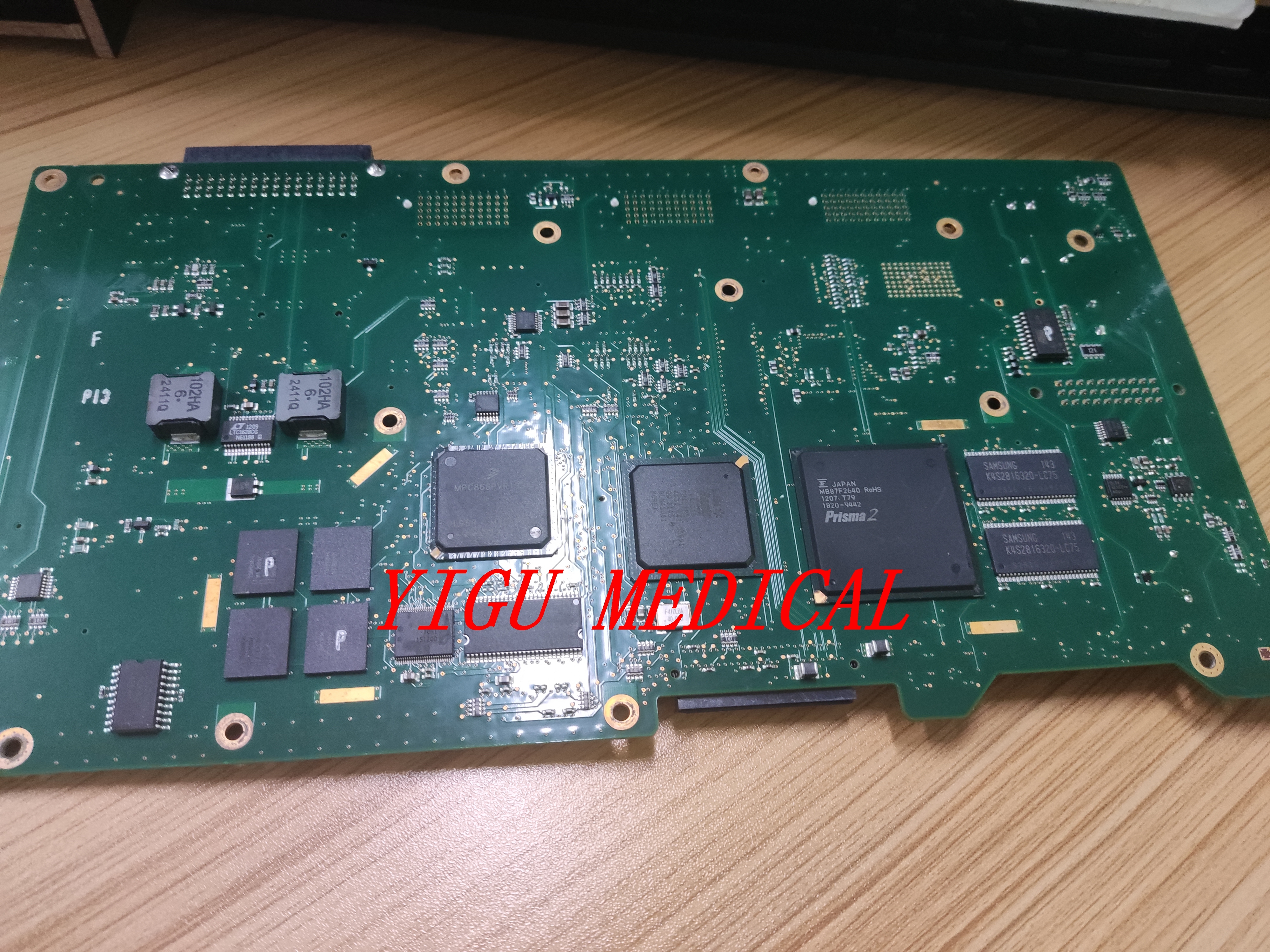

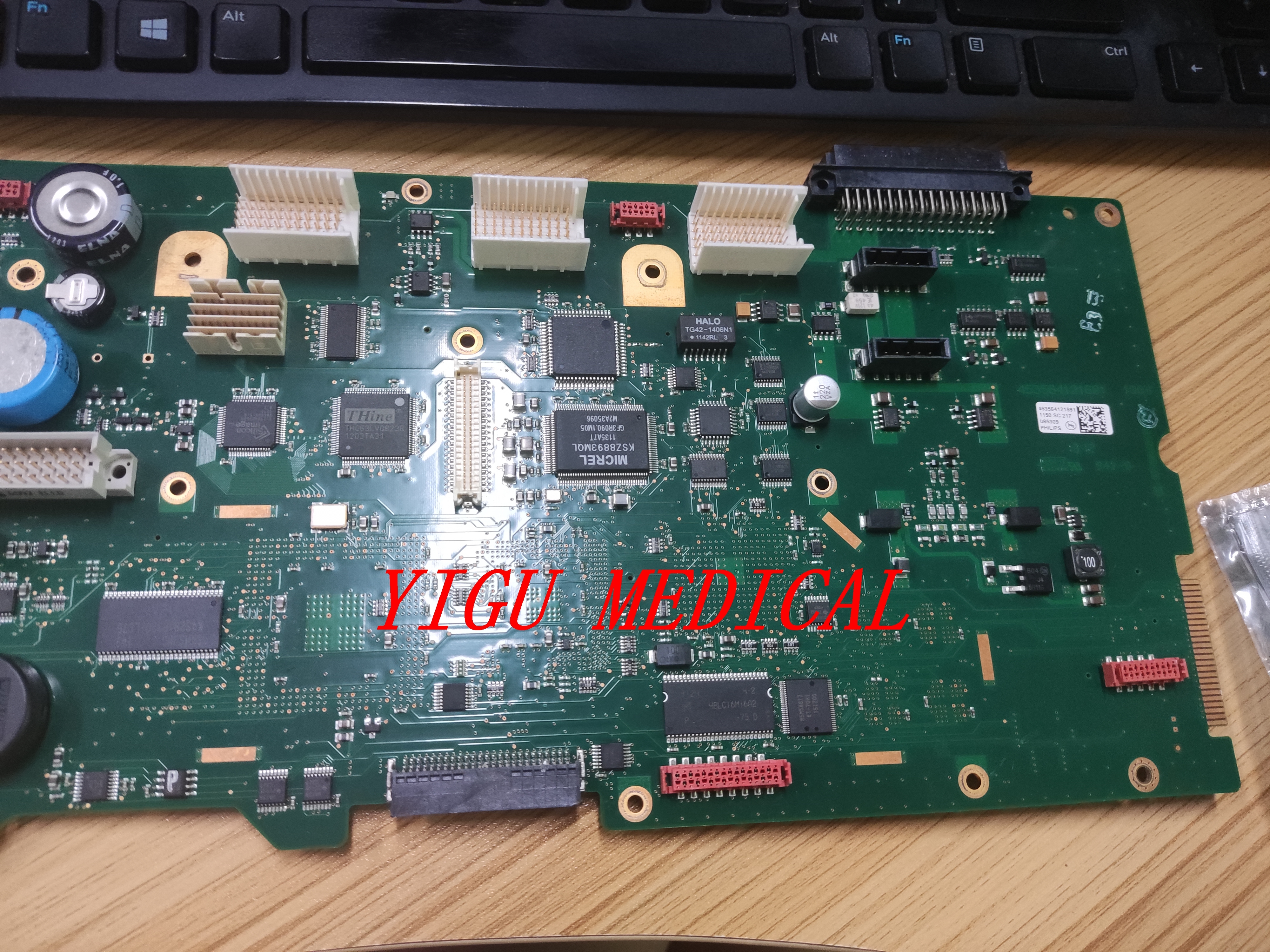

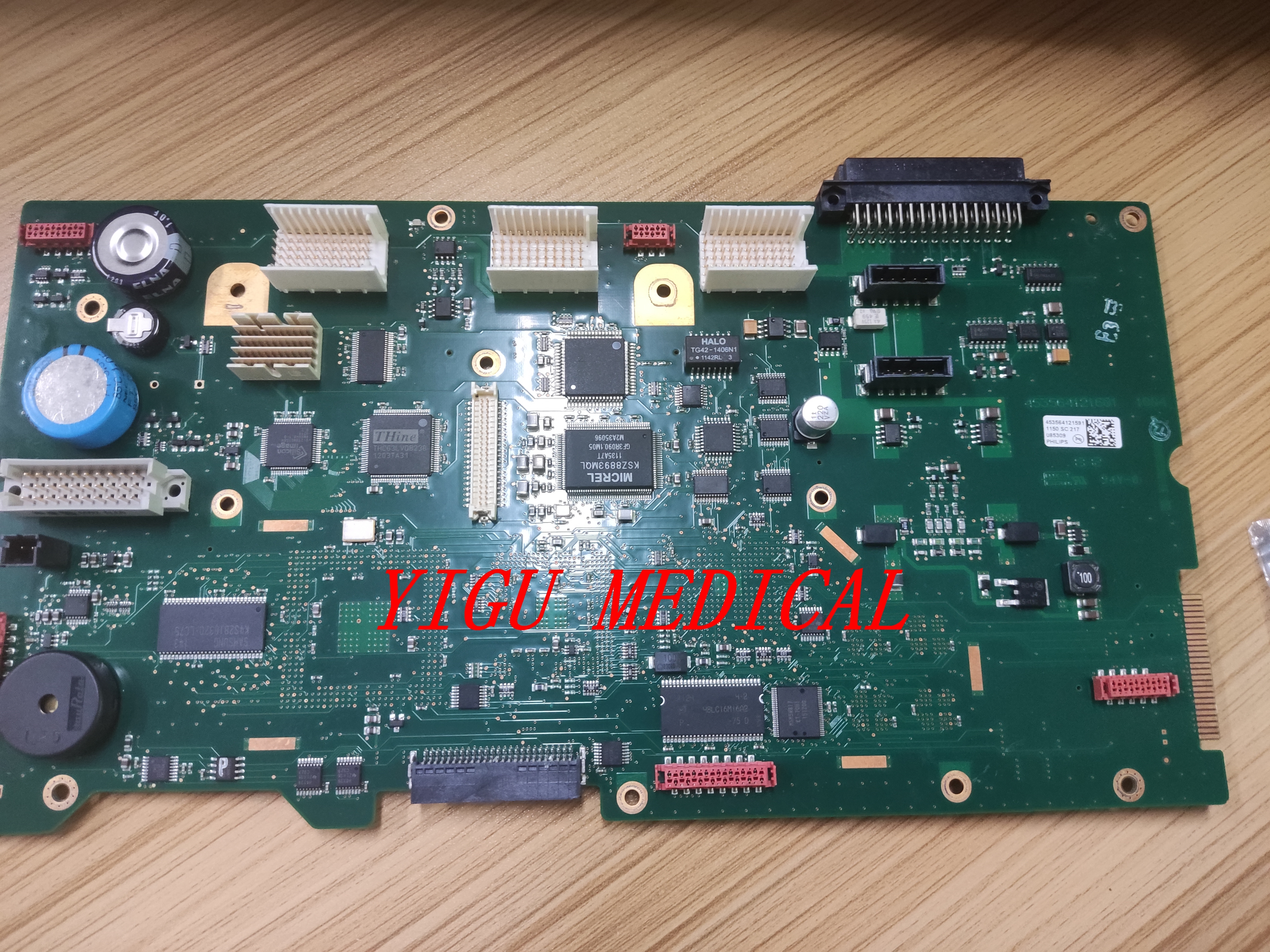

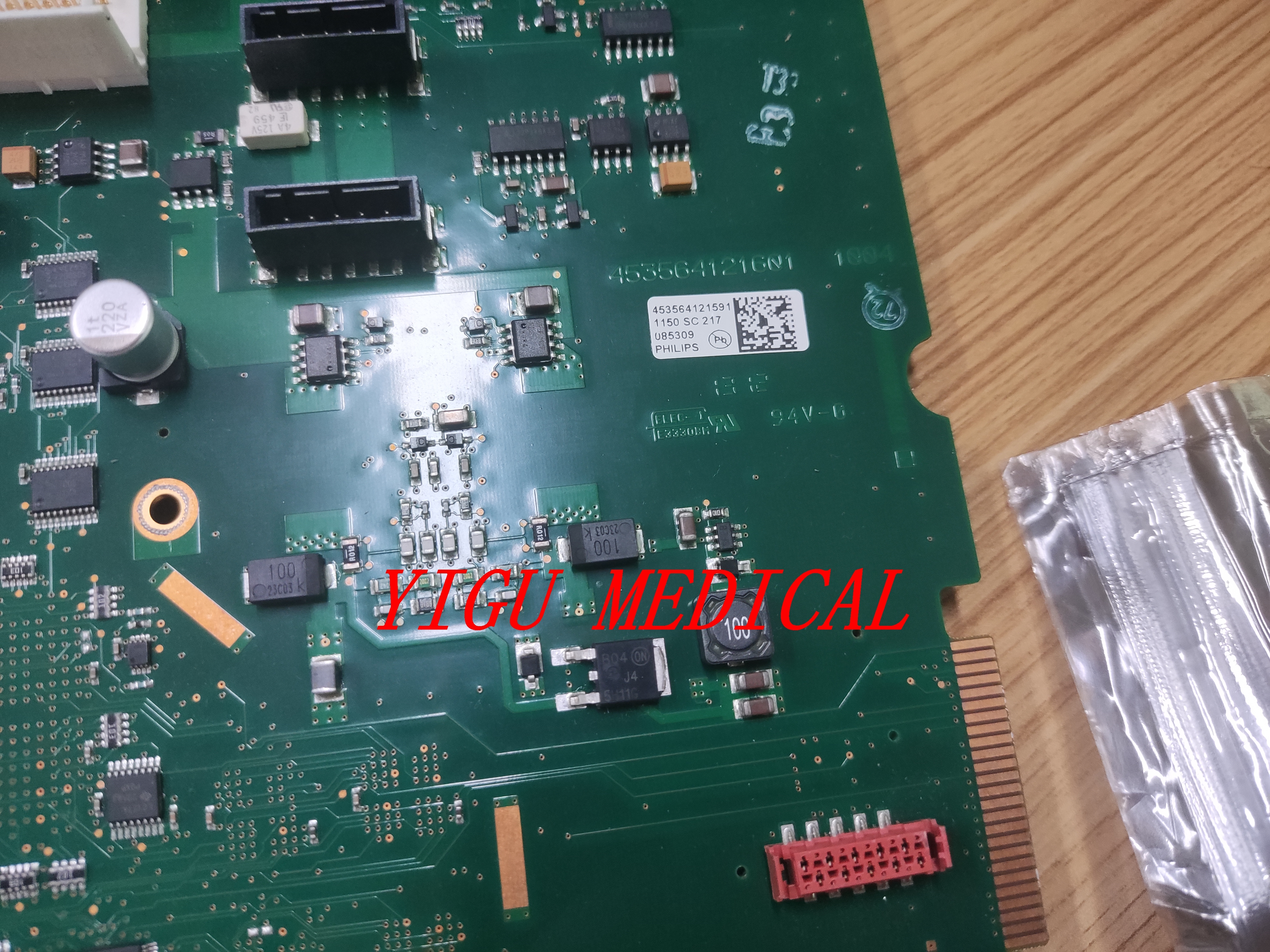

PH MX700 MX750 রোগীর মনিটর মেইনবোর্ড PN 453564121591 জন্য মনিটর মাদারবোর্ড

পণ্যের বর্ণনা

PH MX700 MX750 রোগীর মনিটর মেইনবোর্ড PN 453564121591 জন্য মনিটর মাদারবোর্ড

** এমএক্স সিরিজ** রোগীর মনিটরের ভিতরে মেইনবোর্ড (বা সিস্টেম বোর্ড) (মোটামুটি মডেল যেমন ** এমএক্স৪০০, এমএক্স৫০০, এমএক্স৬০০, এমএক্স৭০০,এবং MX800**) এই অত্যন্ত সমন্বিত রোগী পর্যবেক্ষণ প্ল্যাটফর্মের মৌলিক কেন্দ্র।. ঐতিহ্যগত মনিটরের বিপরীতে যেখানে প্রতিটি প্যারামিটার একটি পৃথক "মডিউল" হয়, এমএক্স সিরিজ তার ** সব-এক, এক-বোর্ড নকশা ** জন্য বিখ্যাত,যেখানে বেশিরভাগ পরিমাপ ফাংশন সরাসরি প্রধান সিস্টেম বোর্ডে সংহত করা হয়.

এই নকশা দর্শন এমএক্স মেইনবোর্ডকে একটি অত্যন্ত জটিল এবং সমালোচনামূলক উপাদান করে তোলে, যা পুরো ডিভাইসের জন্য কেন্দ্রীয় কম্পিউটিং হাব, সিগন্যাল প্রসেসর এবং যোগাযোগের নেক্সাস হিসাবে কাজ করে।

মূল ফাংশন এবং স্থাপত্য দর্শন

এমএক্স সিরিজের মেইনবোর্ড তার উচ্চ স্তরের ইন্টিগ্রেশন দ্বারা সংজ্ঞায়িত করা হয়। এর মূল ফাংশনগুলির মধ্যে রয়েছেঃ

1. **ইন্টিগ্রেটেড প্যারামিটার প্রসেসিং:**
* এটি হল সংজ্ঞায়িত বৈশিষ্ট্য। প্রতিটি পরামিতির জন্য পৃথক, সুইপযোগ্য মডিউল ব্যবহার করার পরিবর্তে,এমএক্স মেইনবোর্ডে মূল পরিমাপের জন্য মূল প্রসেসিং সার্কিট্রি সরাসরি বোর্ডে অন্তর্ভুক্ত করা হয়এর মধ্যে সাধারণত নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছেঃ
* ** ইসিজি:** ইলেক্ট্রোকার্ডিওগ্রামের জন্য অ্যানালগ ফ্রন্ট-এন্ড এবং ডিজিটালাইজেশন।
* ** SpO2:** পালস অক্সিমিট্রি জন্য প্রসেসিং বোর্ড প্রায়ই ইন্টিগ্রেটেড বা সরাসরি সংযুক্ত করা হয়।
* **এনআইবিপি (নন-ইনভেসিভ ব্লাড প্রেসার):** পাম্প এবং চাপ সেন্সরের নিয়ন্ত্রণ এবং গণনার সার্কিট।
* **Temp (Temperature):** তাপমাত্রা অনুসন্ধানের জন্য সিগন্যাল কন্ডিশনার।
* **আইবিপি (ইনভেসিভ ব্লাড প্রেসার) ** এবং অন্যান্য উন্নত পরামিতি (যেমন EtCO2) একটি ডেডিকেটেড ** প্যারামিটার এক্সটেনশন বোর্ড** এর মাধ্যমে যোগ করা যেতে পারে যা সরাসরি মেইনবোর্ডে প্লাগ করে,কিন্তু কোর প্রসেসিং এখনও কেন্দ্রীভূত হয়.

2. **কেন্দ্রীয় কম্পিউটিং এবং নিয়ন্ত্রণঃ**
* মেইনবোর্ডে প্রাথমিক **সিপিইউ**, **চিপসেট** এবং **মেমোরি** রয়েছে। এটি মনিটরের অপারেটিং সিস্টেম (একটি বিশেষায়িত এমবেডেড ওএস) এবং ফিলিপস ইন্টেলিভিউ সফটওয়্যার স্যুট চালায়।
* এটি সমস্ত ডেটা স্ট্রিম সিঙ্ক্রোনাইজ করার, অ্যালার্ম অ্যালগরিদম চালানোর এবং ব্যবহারকারী ইন্টারফেস রেন্ডার করার জটিল কাজটি সম্পাদন করে।

3. **ডিসপ্লে এবং ইউজার ইন্টারফেস ম্যানেজমেন্টঃ**
* এটি উচ্চ রেজোলিউশনের ডিসপ্লের জন্য ভিডিও সিগন্যাল উৎপন্ন করে।
* এটি টাচস্ক্রিন এবং সামনের প্যানেলের কন্ট্রোলগুলির সাথে ইন্টারফেস করে (বোতাম, ঘোরানো বোতাম), ব্যবহারকারীর ইনপুটকে সিস্টেমের জন্য কমান্ডে রূপান্তর করে।

4. ** ডেটা স্টোরেজ এবং নেটওয়ার্ক কমিউনিকেশনঃ**
* মেইনবোর্ডে স্টোরেজ রয়েছে (যেমন, একটি এমবেডেড এসএসডি বা ফ্ল্যাশ মেমরি):
* প্রবণতার তথ্য
* পূর্ণ প্রকাশের তরঙ্গরূপ রেকর্ডিং
* এলার্ম লগ
* সিস্টেম সফটওয়্যার এবং কনফিগারেশন
* এটিতে শক্তিশালী নেটওয়ার্কিং হার্ডওয়্যার (ইথারনেট কন্ট্রোলার) রয়েছে যা ** ফিলিপস ইন্টেলিভিউ ইনফরমেশন সেন্টার (আইআইসি) ** এবং হাসপাতাল নেটওয়ার্কের সাথে নির্বিঘ্নে সংযোগ স্থাপন করতে পারে,কেন্দ্রীয় স্টেশন পর্যবেক্ষণ এবং ডেটা এক্সপোর্ট সক্ষম.

5. ** পাওয়ার ম্যানেজমেন্ট:**
* এটি অভ্যন্তরীণ পাওয়ার সাপ্লাই ইউনিট (পিএসইউ) থেকে শক্তি বিতরণ এবং নিয়ন্ত্রন করে এবং ব্যাকআপ ব্যাটারি সিস্টেম পরিচালনা করে, পাওয়ার ট্রানজিশনের সময় নিরবচ্ছিন্ন অপারেশন নিশ্চিত করে।

এমএক্স সিরিজ মেইনবোর্ডের সাধারণ উপাদান

* **প্রধান প্রসেসর (সিপিইউ):** একাধিক, উচ্চ-বিশ্বস্ততা তরঙ্গরূপ এবং সংখ্যাসূচক তথ্যের একযোগে প্রক্রিয়াকরণ পরিচালনা করার জন্য একটি শক্তিশালী, শিল্প-গ্রেড মাইক্রোপ্রসেসর।
* **চিপসেট (নর্থব্রিজ / সাউথব্রিজ বা এসওসি):** সিপিইউ, মেমরি এবং পেরিফেরাল বাসগুলির মধ্যে ডেটা প্রবাহ পরিচালনা করে।
* **স্মৃতিঃ **
* **DDR RAM:** অপারেটিং সিস্টেম এবং অ্যাপ্লিকেশন চালানোর জন্য।
* ** অ-ভাসমান স্টোরেজ: ** ওএস, সফ্টওয়্যার এবং রোগীর ডেটা সঞ্চয় করার জন্য একটি বোর্ড এসএসডি বা ইএমএমসি চিপ। এটি বয়সের সাথে সাথে ব্যর্থতার একটি সাধারণ বিন্দু।
* SpO2 প্লেটিসমোগ্রাফ প্রক্রিয়াকরণ এবং গণনা।
* এনআইবিপি পরিমাপ অ্যালগরিদম।
* ** পাওয়ার রেগুলেশন সার্কিটঃ** বোর্ডের সকল অংশে পরিষ্কার, স্থিতিশীল শক্তি সরবরাহের জন্য একাধিক ডিসি-ডিসি রূপান্তরকারী এবং ভোল্টেজ নিয়ন্ত্রক।
* **যোগাযোগ ইন্টারফেসঃ** ইথারনেট, ইউএসবি এবং সিরিয়াল পোর্টের জন্য কন্ট্রোলার।
* ** পেরিফেরিয়ালগুলির জন্য সংযোগকারীঃ** প্যারামিটার এক্সটেনশন বোর্ড, ডিসপ্লে প্যানেল, রোগীর ক্যাবল সংযোগকারী এবং বাহ্যিক পোর্টের জন্য পোর্ট।

সাধারণ সমস্যা এবং ব্যর্থতার বিষয়গুলি

* **স্টোরেজ ব্যর্থতা (সবচেয়ে সাধারণ):** ইন্টিগ্রেটেড স্টোরেজ (এসএসডি / ইএমএমসি) এর একটি সীমিত পড়া / লেখার জীবনকাল রয়েছে। দুর্নীতি বা ব্যর্থতা বুট ব্যর্থতার দিকে পরিচালিত করে,প্রায়শই ত্রুটি বার্তা দ্বারা নির্দেশিত হয় যেমন **"কোন সিস্টেম নেই, " "বুট ত্রুটি, "** অথবা মনিটর ফিলিপস লোগো স্ক্রিনে হিমশীতল।

সমালোচনামূলক সার্ভিস এবং মেরামতের নোট

* **ইন্টিগ্রেটেড ডিজাইন মানে আপনি কেবল একটি ব্যর্থ "ইসিজি মডিউল" প্রতিস্থাপন করতে পারবেন না। একটি ইন্টিগ্রেটেড ফাংশন ব্যর্থতা প্রায়ই পুরো মেইনবোর্ড প্রতিস্থাপন প্রয়োজন।
* **অনুমোদিত সার্ভিস প্রয়োজনঃ** এমএক্স সিরিজের মেইনবোর্ড একটি অত্যন্ত মালিকানাধীন এবং জটিল উপাদান। ** মেরামত এবং প্রতিস্থাপন ফিলিপস-অনুমোদিত সার্ভিস ইঞ্জিনিয়ারদের দ্বারা সম্পন্ন করা আবশ্যক।
* **ক্যালিব্রেশন এবং সফটওয়্যারঃ** একটি নতুন মেইনবোর্ড ইনস্টল করা একটি সহজ স্যুইচ নয়। এটির জন্য বিশেষ ফিলিপস সার্ভিস সফটওয়্যার প্রয়োজনঃ
* সঠিক ডিভাইস সফটওয়্যার এবং কনফিগারেশন লোড করুন।
* **সমস্ত ইন্টিগ্রেটেড প্যারামিটার (ইসিজি, এনআইবিপি, ইত্যাদি) এর জন্য সমালোচনামূলক নিরাপত্তা এবং কর্মক্ষমতা ক্যালিব্রেশন ** সম্পাদন করুন।
* এই ক্যালিব্রেশন ছাড়া, মনিটর তার নির্দিষ্ট নির্ভুলতা এবং নিরাপত্তা মান পূরণ করবে না।
