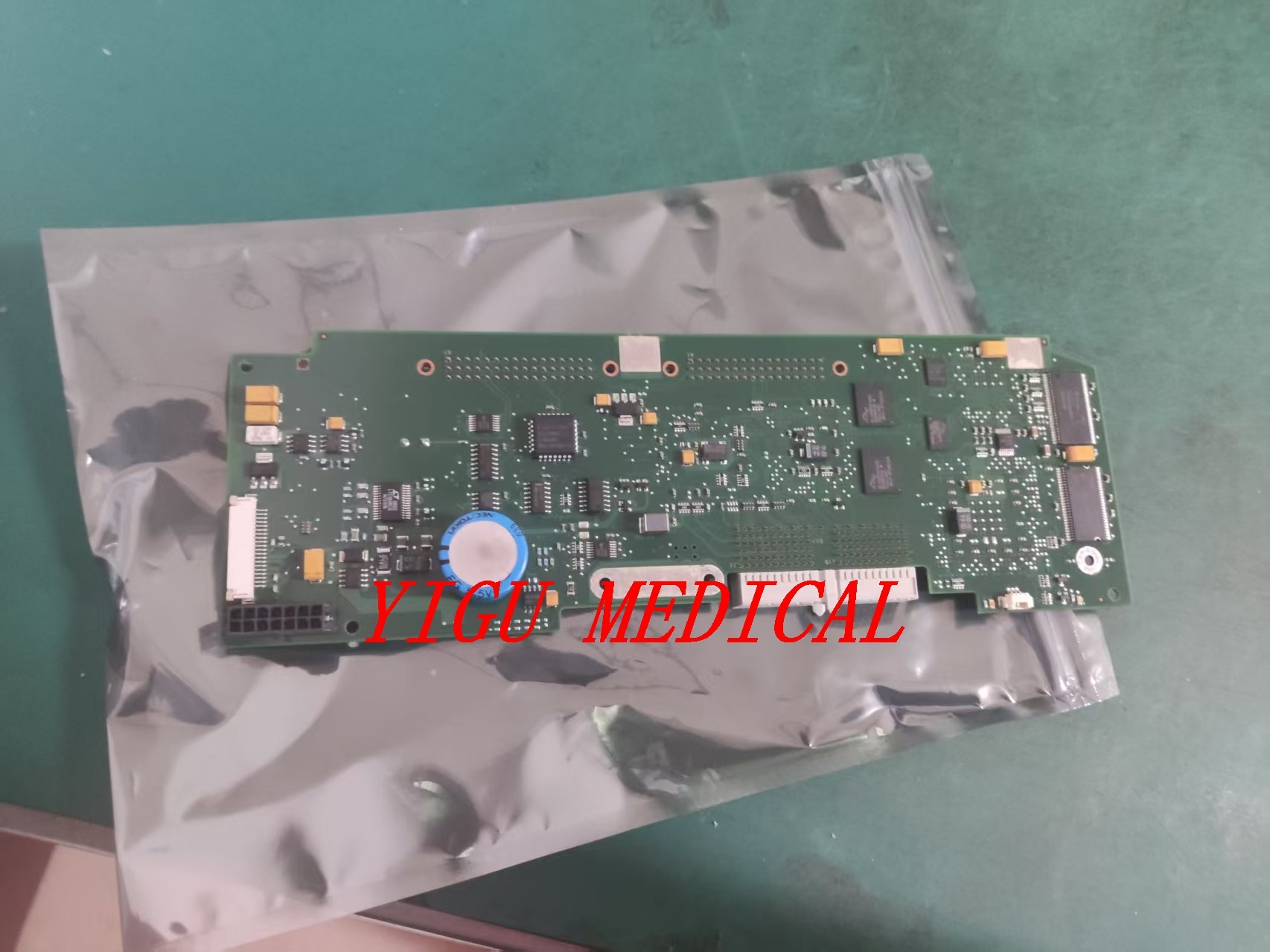

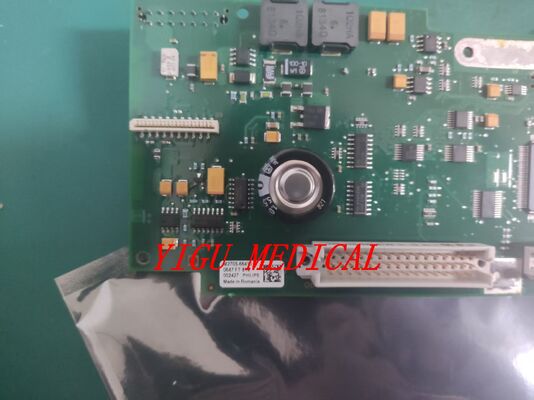

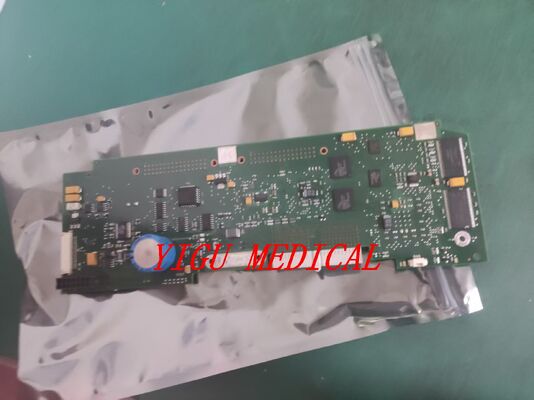

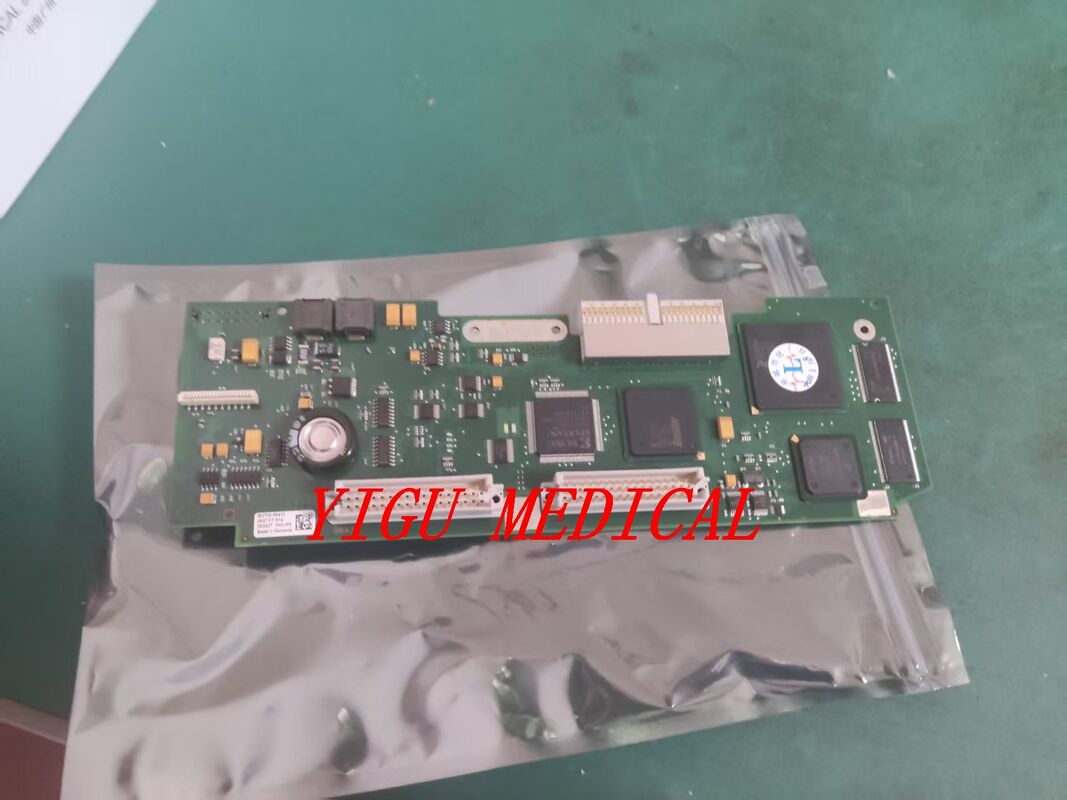

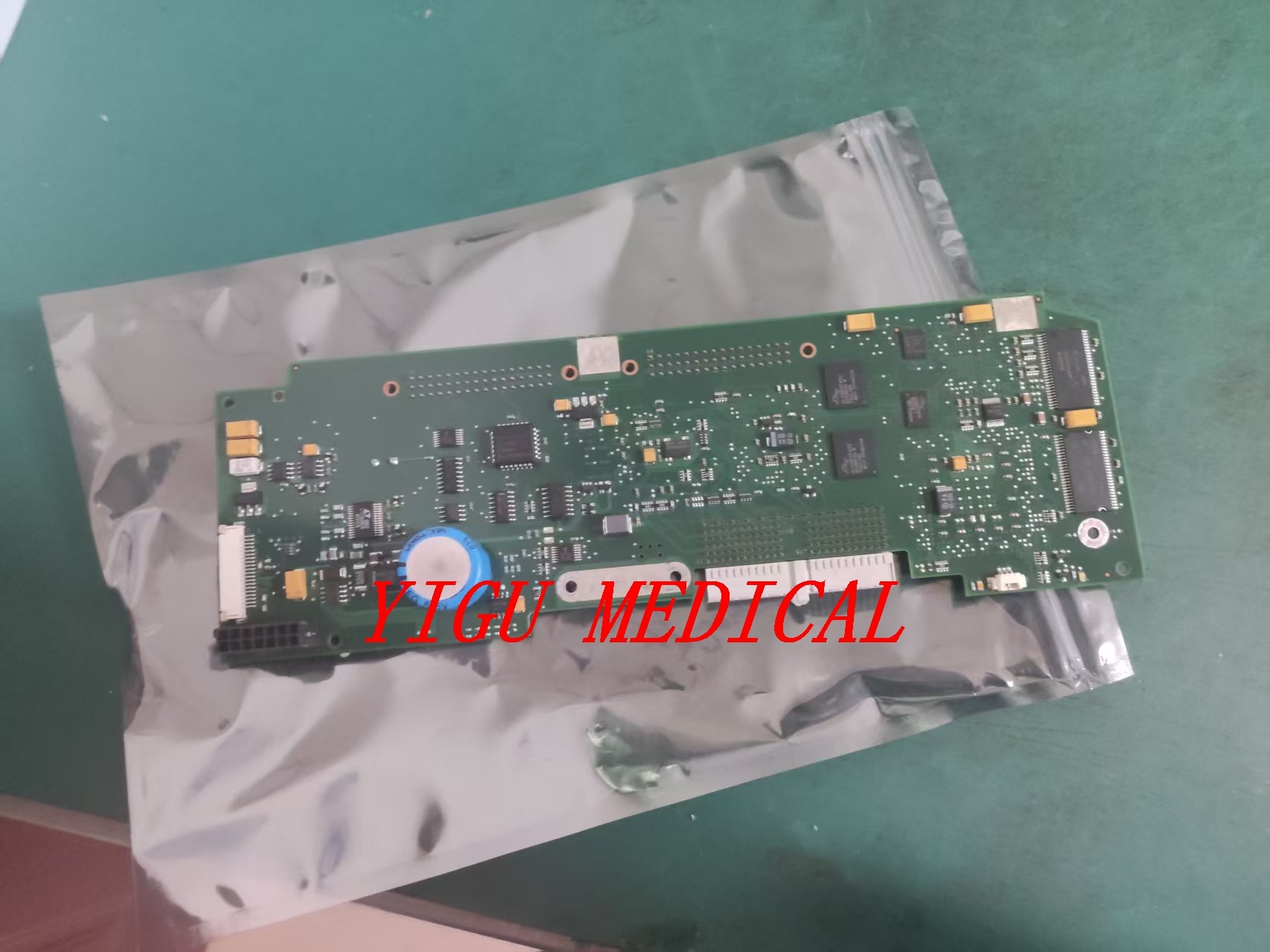

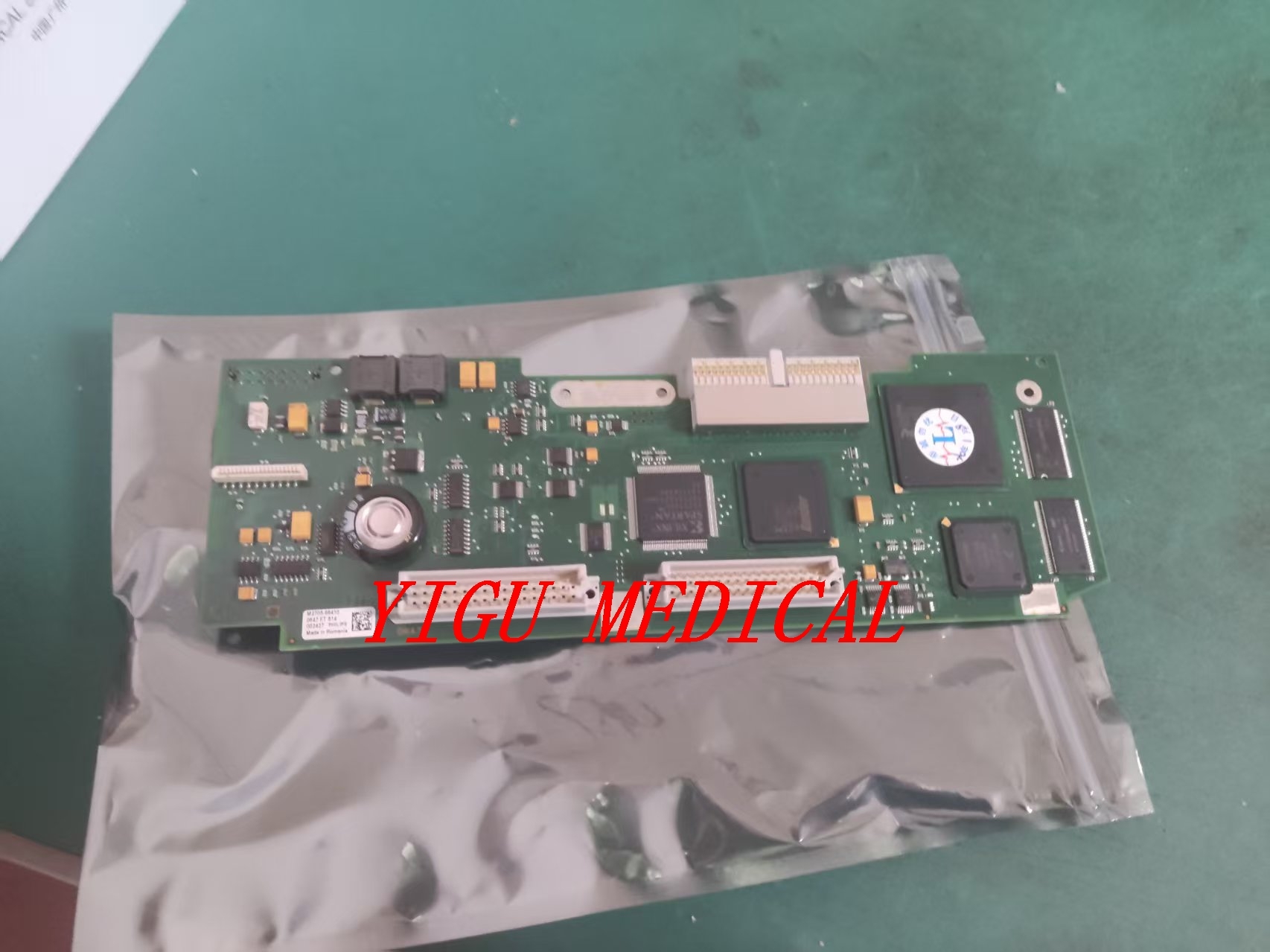

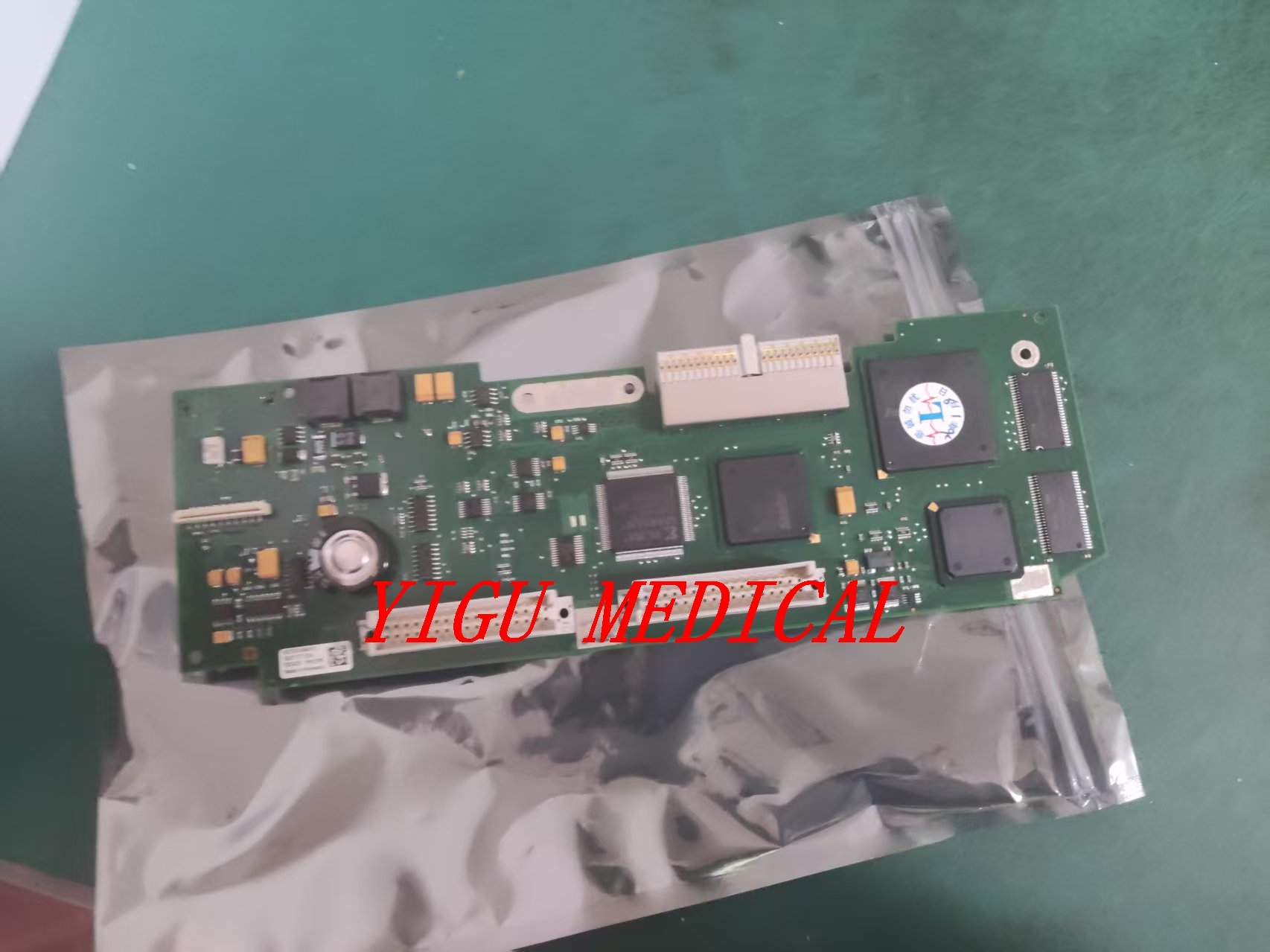

FM20 Fetal Monitor Connector Board PN M2703-66420 ভালো অবস্থায় ৩ মাসের ওয়ারেন্টি সহ

এই উপাদানটি হার্ডওয়্যার মডিউলের একটি গুরুত্বপূর্ণ অভ্যন্তরীণ মডিউল।রেস্পিরোনিক্স এফএম২০ ভ্রূণের মনিটরএটি ব্যবহারকারীর জন্য অ্যাক্সেসযোগ্য নয়, তবে এটি ডিভাইসের মূল কার্যকারিতার জন্য অপরিহার্য।

• প্রাথমিক নামঃসংযোগকারী বোর্ড (এছাড়াও সাধারণভাবে বলা হয়মাদারবোর্ড ইন্টারফেস বোর্ড,সিগন্যাল ইন্টারফেস বোর্ড, অথবাঅ্যানালগ ফ্রন্ট-এন্ড বোর্ড) ।
• ফাংশনঃএটিকেন্দ্রীয় কেন্দ্রঅথবাগেটওয়েসমস্ত বহিরাগত রোগীর সেন্সর/জোন্ড এবং মনিটরের অভ্যন্তরীণ ডিজিটাল প্রসেসিং সিস্টেমের মধ্যে। এর প্রধান কাজ হলসিগন্যাল ইন্টারফেসিং, কন্ডিশনিং এবং রাউটিং.

1. মাল্টি-সেন্সর ইন্টারফেস হাবঃ
   • আল্ট্রাসাউন্ড (ইউএস) প্রোবঃডপলার আল্ট্রাসাউন্ডের মাধ্যমে ভ্রূণের হার্ট রেট (এফএইচআর) সনাক্ত করে।
   • টোকোট্রান্সডুসার (TOCO):চাপ-সংবেদনশীল প্রোব সংযুক্ত করে যা জরায়ুর কার্যকলাপ (সংকোচন) পরিমাপ করে।
   • ভ্রূণের ইলেক্ট্রোড (FECG/Scalp Electrode):একটি স্পাইরাল বা মাথার ত্বকের ইলেকট্রোড থেকে সরাসরি ভ্রূণের ইসিজি লিড তারের জন্য ইন্টারফেস প্রদান করে।
   • বাহ্যিক সহায়ক বন্দরঃএছাড়াও মায়েদের প্যারামিটার আনুষাঙ্গিকগুলির জন্য পোর্টগুলি সংহত করতে পারে (উদাহরণস্বরূপ, পালস অক্সিমেট্রি প্রোব) ।
2. সিগন্যাল কন্ডিশনারঃ
   • সেন্সর থেকে অজানা, দুর্বল অ্যানালগ সংকেত গ্রহণ করে।
   • প্রাথমিক সম্পাদন করেঅ্যাম্প্লিফাইং, ফিল্টারিং (শব্দ হ্রাস) এবং ইম্পেড্যান্স মেলেপ্রধান প্রসেসিং বোর্ডের জন্য পরিষ্কার, স্থিতিশীল সংকেত প্রস্তুত করা।
3. পাওয়ার ডিস্ট্রিবিউশনঃ
   • মনিটরের প্রধান পাওয়ার সাপ্লাই থেকে সংযুক্ত সেন্সর এবং নিজস্ব বোর্ড সার্কিট্রিতে নিয়ন্ত্রিত শক্তি বিতরণ করে।
4. যোগাযোগ ও নিয়ন্ত্রণ:
   • প্রায়শই লজিক সার্কিট বা একটি মাইক্রোকন্ট্রোলার থাকে যা সেন্সর সনাক্তকরণ, মোড সুইচিং এবং কেন্দ্রীয় সিপিইউ / মেইনবোর্ডের সাথে যোগাযোগের প্রোটোকল পরিচালনা করে।
5. যান্ত্রিক ও বৈদ্যুতিক সুরক্ষাঃ
   • এটি শক্তিশালী, সোল্ডারযুক্ত সংযোগকারী সরবরাহ করে যা ক্লিনিকাল প্লাগিং / আনপ্লাগিংয়ের পুনরাবৃত্ত শারীরিক চাপকে সহ্য করে, আরও সংবেদনশীল এবং ব্যয়বহুল মেইনবোর্ডকে ক্ষতি থেকে রক্ষা করে।

একটি ত্রুটিপূর্ণ M2703-66420 বোর্ড সাধারণত বিচ্ছিন্ন, হার্ডওয়্যার-নির্দিষ্ট সমস্যা হিসাবে প্রকাশ করেঃ

• এক বা একাধিক মনিটরিং চ্যানেলের সম্পূর্ণ ব্যর্থতা(উদাহরণস্বরূপ, মার্কিন যুক্তরাষ্ট্র কাজ করে কিন্তু TOCO কোন সংকেত দেখায় না, বা বিপরীতভাবে) ।
• বিরামবিহীন বা অস্থির সংকেত(ড্রপআউট, "জাম্পি" রিডিং, ট্র্যাক হারানো)
• স্থায়ী ত্রুটি কোডসিস্টেম স্টার্টআপ বা স্ব-পরীক্ষার সময় নির্দিষ্ট সেন্সরগুলির সাথে সম্পর্কিত (যেমন, "ইউএস ত্রুটি", "টোকো ত্রুটি") ।
• ভুল রিডিংযা ব্যবহারকারীর ক্যালিব্রেশনের মাধ্যমে সমাধান করা যায় না।
• দৃশ্যমান শারীরিক ক্ষতিবোর্ডের সংযোজক, ট্রেস বা উপাদান (বিরল কিন্তু সম্ভব) ।

• ইনপুট (আপস্ট্রিম):সব সেন্সর এবং ক্যাবল রোগীর দ্বারা প্রয়োগ করা হয়।
• আউটপুট (ডাউনস্ট্রিম):শর্তসাপেক্ষ সংকেত পাঠায়প্রধান সিপিইউ বোর্ড/প্রসেসিং বোর্ডঅভ্যন্তরীণ রিবন ক্যাবল বা সংযোগকারী মাধ্যমে।
• পিয়ার কম্পোনেন্ট:এই প্রকল্পের সাথে কাজ করেপাওয়ার সাপ্লাই বোর্ড,ডিসপ্লে সমাবেশ, এবংসামনের কীপ্যাড প্যানেল.
